Moduł ładowania bufora - zbiornika akumulacyjnego do kotła na zgazowanie drewna

Moduł UMS-4A jest mikroprocesorowym urządzeniem przeznaczonym do sterowania kotłem oraz pompą ładującą akumulator ciepła. Właściwa temperatura wody zasilającej utrzymywana jest poprzez odpowiednie sterowanie pracą kotła. Moduł wyposażony został w dodatkowe wejście i wyjście , które mogą zostać wykorzystane do obsługi toru CWU zasilanego z akumulatora lub kotła. W przypadku, kiedy układ nie posiada wody użytkowej lub jej przygotowanie realizowane jest w inny sposób, dodatkowe wejście pomiarowe może zostać wykorzystane do pomiaru temperatury w dolnej części akumulatora w celu oceny stopnia jego naładowania.

Podłączenie.

Przed włączeniem urządzenia należy podłączyć do odpowiednich gniazd przewody zasilające: moduł oraz przewody sterujące załączaniem kotła i pompy ładującej. Podłączając czujnik temperatury wody w kotle oraz dodatkowy czujnik temperatury należy pamiętać o założeniu zwór zasilających czujniki (styki 1-2 i 7-8). Przykładowe schematy podłączenia modułu przedstawione zostały na rysunkach 2. 3. i 4. UWAGA! Przed podłączeniem modułu należy sprawdzić poprawność uziemienia w instalacji sieciowej.

Obsługa.

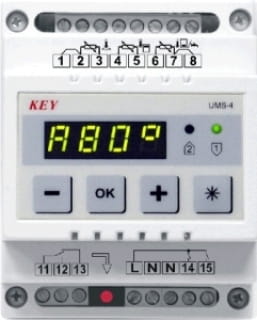

Płyta czołowa modułu  zawiera: 1 – Wyświetlacz. 2 – Kontrolka pracy pompy ładującej akumulator ciepła. 3 – Kontrolka pracy pompy ładującej zasobnik CWU. 4 – Złącze czujników temperatur. 5 – Przycisk (-) wyboru i zmiany parametrów. 6 – Przycisk OK zmiany i zatwierdzania parametrów. 7 – Przycisk (+) wyboru i zmiany parametrów. 8 – Przycisk (*). 9 – Złącze sterujące kotłem. 10– Kontrolka załączenia wyjścia sterowania kotłem. 11– Złącze zasilania oraz sterujące pompami.
